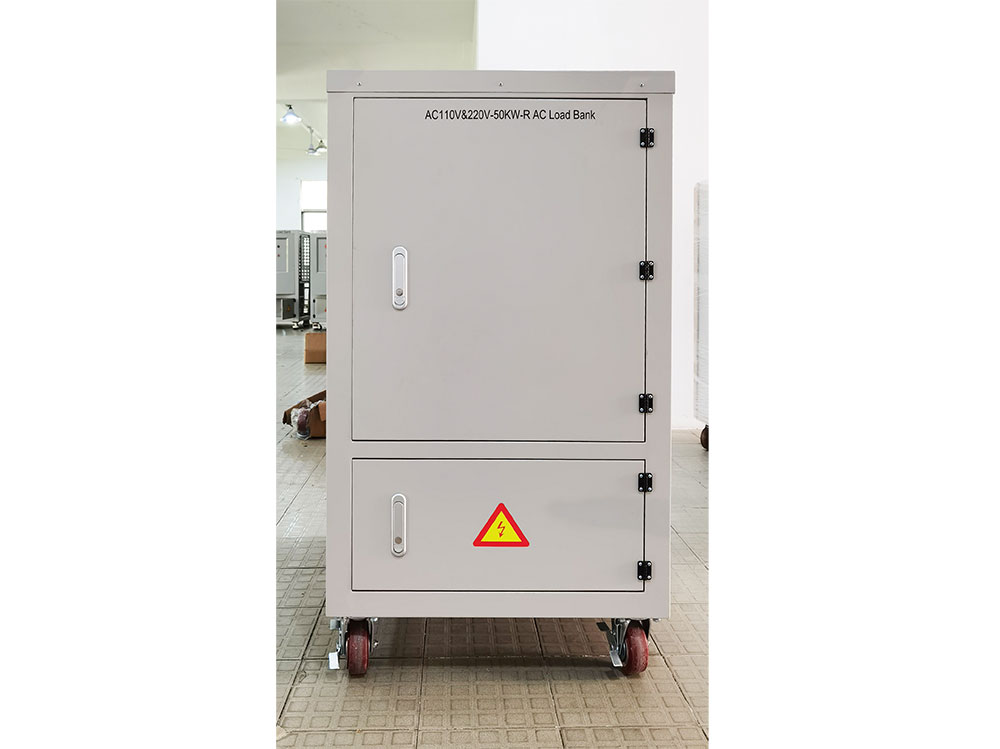

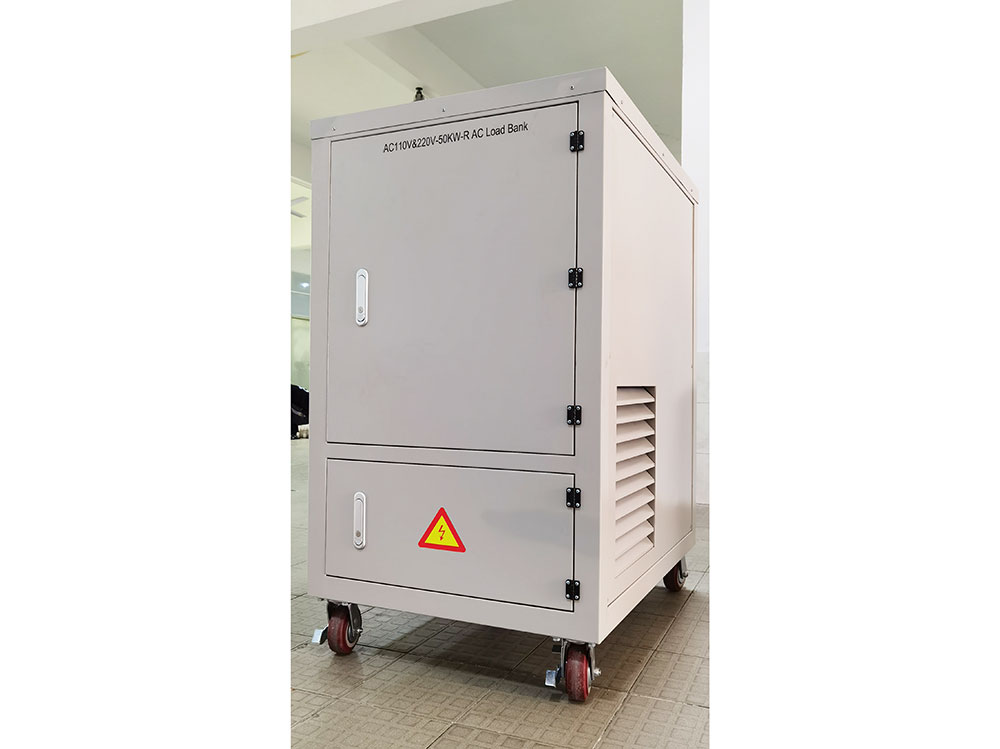

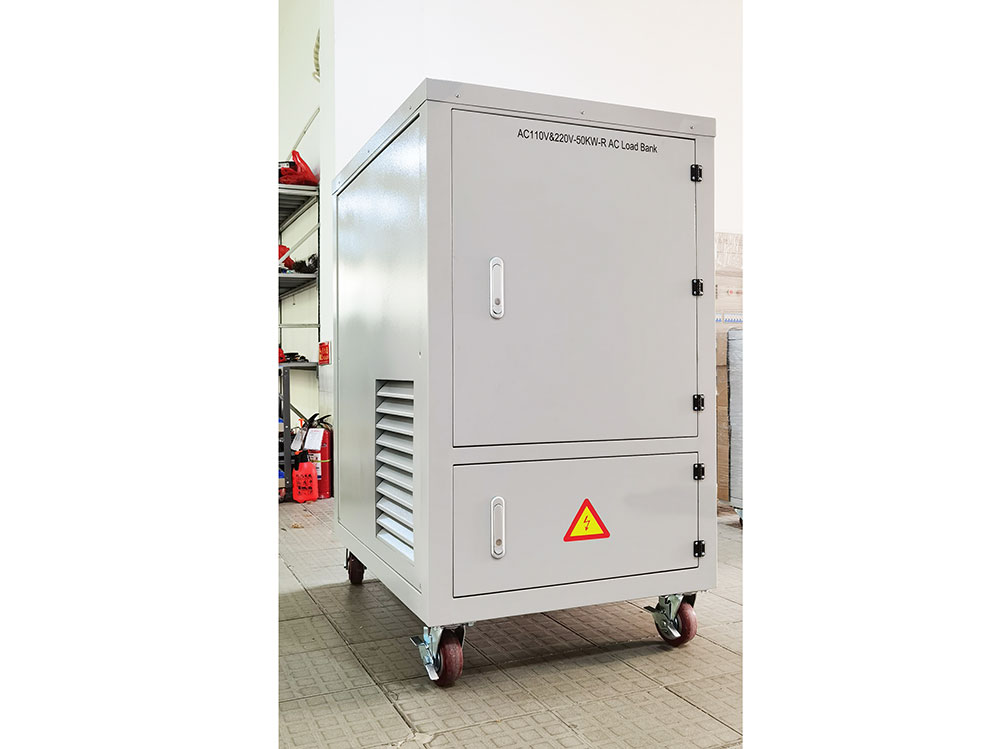

GROADA-AC220V-50KW-R 交流负载箱

公司主营产品：

1、交流负载：R/RL/RLC/RCD负载

2、直流负载：DC5~2000V,0~5000A

3、高频开关直流电源：DC5~2000V,0~5000A

公司座机：0755-23339096

GROADA-AC220V-50KW-R负载组设计用于在 380V/220V 下以高达 550kW 的连续功率可调的三相交流发电机和电源的现场测试。每个型号都配有所有仪表、控件和电源线，带有快速释放的在线连接器。

容量

380V 3 phase, 50/60Hz: 550kW in 1.25kW steps

220V 1 phase 50/60Hz: 100kW in 400W steps

其他交流电压

可以应用较低的交流测试电压；最大功率相应降低。

例如： 220V 3 相，50/60Hz：28kW，步进 350W

110V 1 相，50/60Hz：7kW，步进 85W

冷却

风扇使用单个 450mm 风扇进行冷却，该风扇由测试负载本身或外部电源供电。风扇安装在负载箱的底部，垂直吹过顶部和底部的防鸟网。

控制

带铰链防风雨盖的集成控制面板，带有：

1 – 48mm DIN 电压表 0-500V 线性，带选择开关

1 – 48mm DIN 电流表 0-150A 线性，带选择开关

1 – 48mm DIN 频率计 45-65Hz

7 – '开/关'按钮（1.25、2.5、5、10、20、20、40kW）

7 – 指示灯，每节一个

1 – 风扇启动/停止的“开/关”按钮

1 – 指示灯“风扇运行”

1 – 输入插座用于外部 220/240V 交流电源，带选择开关

1 – 紧急停止按钮

电阻器元件

金属护套线元件由高级镍/铬电阻丝制成，采用氧化镁绝缘不锈钢管和 600V 初级绝缘。

GROADA-AC220V-50KW-R技术参数

型号	AC220V-6KW-R	AC380V-30KW-R	AC380V-60KW-R	AC380V-100KW-R	AC380V-200KW-R	AC380V-400KW-R	AC380V-500KW-R	AC380V-1000KW-R
额定功率	0-6KW	0-30KW	0-60KW	0-100KW	0-200KW	0-400KW	0-500KW	0-1000KW
尺寸（宽深高mm）	480600277	5007501000	6008501000	6008501400	70010001650	110014001700	110014001800	150018002000
重量	25KG	80KG	130KG	180KG	250KG	550KG	650KG	1100KG
输入电流	0-30A	0-45A	0-90A	0-150A	0-300A	0-600A	0-750A	0-1500A
最小加载	100W	100W	500W	1KW	1KW	5KW	10KW	50KW
最小加载	其它最小加载功率可按要求订制
输入电压	AC220/230V	AC380/400V
输入电压	其它输入电压可按要求订制
功率因籹	PF=1.0
整机精度	±3%（其它精度要求可按要求订制）
控制方式	本地手动/远程上位机（本地手动控制方式：断路器/按钮/触摸屏三路可选，其它方式可按要求订制）
远程接口	RS232/RS485/USB/RJ45/CAN/GPIB(其它接口方式可按要求订制）
保护功能	急停保护过温保护风机负载联锁保护接地保护（选用过压保护过流保护短路保护风机过载风量不足）
工作电源	AC220V				AC220V/380V	AC380V
显示精度	0.5级(其它显式精度可按要求订制
显示参数	电压、电流、功率、频率，功率因数等(其它显式方式可按要求订制）
冷确方式	前进后出	侧进风，上出风（其它出风方式可按要求订制）
防护等级	IP20(其它防护等级可按要求订制）
外观颜色	RAL7035(其它颜色可按要求订制）
工作温度	－10℃～+55℃
相对湿度	≤95%RH
海拔高度	≤2500米
